开关机械特性磨合测试专用设备
参考标准： DL/T 846.3-2004
可以按预设的参数进行单分、单合寿命试验
每个工位操作电源独立，交直流输出
磨合次数：0～60000次

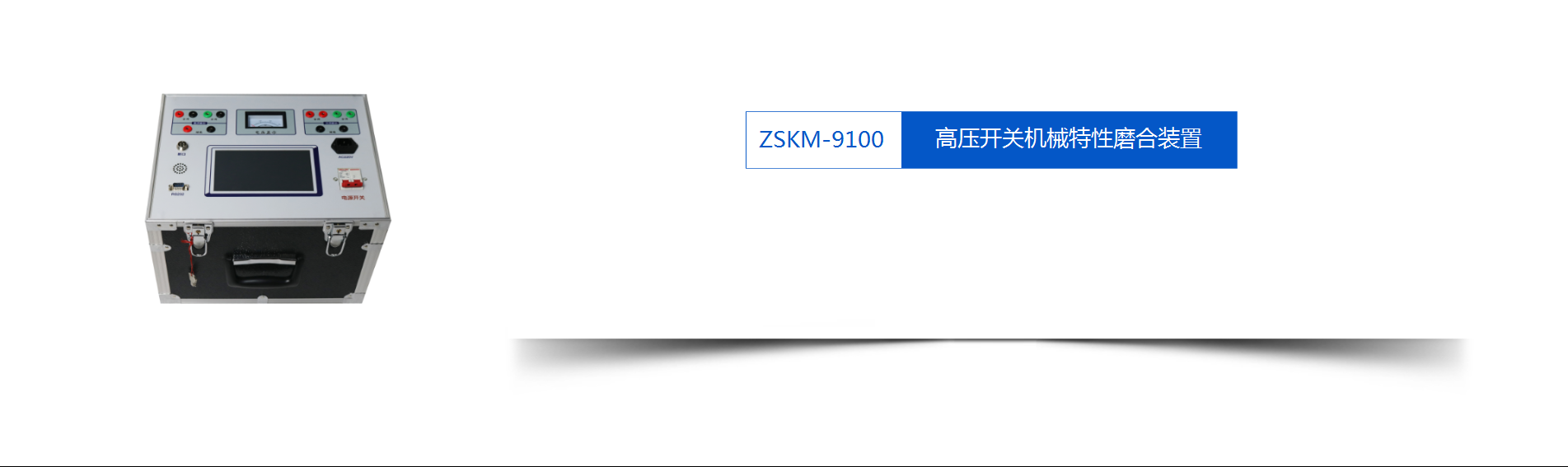

ZSKM-9100高压开关机械特性磨合装置针对高压开关的磨合测试而设计，智能控制器为基础进行参数设定、时序控制。参数设定直观，时序控制简便，使工作效率得到极大提高，而且克服了以往使用时间继电器进行磨合的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了高压开关的完好性。ZSKM-9100操作简单，是高压开关设计和测试的理想工具。

1、操作功能：可以按预设的参数进行单分、单合寿命试验；

2、磨合寿命试验具有记忆功能，当开关磨合次数未达到设定次数，因意外断电等故障中断时，下次试验可以选择上次断点位置继续试验，也可以选择重新试验(复位清零)；

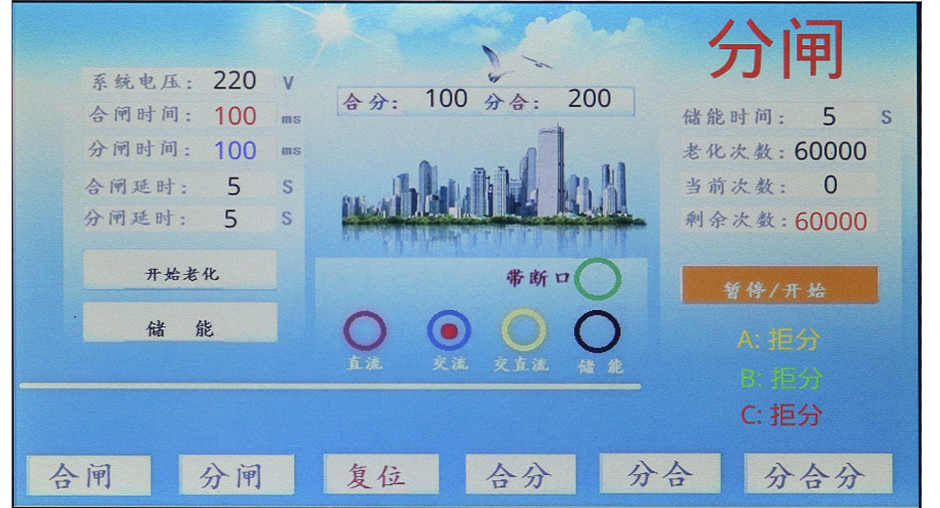

3、分、合间隔时间可设定，整定范围：1-999秒；

4、分、合间输出时间可设定，整定范围：10-2000毫秒；

5、每个工位操作电源独立，交直流输出；

6、据合、据分声音报警，停止动作；

7、可进行合分、分合、分合分重合闸测试。

参数

1、电源输入：AC220V±15％，50Hz，电流15A；

2、内部触点最大承受电流15A；

3、分闸电源：AC/DC10～250V/10A  电动调压；

4、合闸电源：AC/DC10～250V/10A  电动调压；

5、储能电源：AC/DC10～250V/10A  电动调压；

6、工位数：1个相互独立；

7、磨合次数：0～60000次。

附件
1、合闸控制线    2根
2、分闸控制线    2根
3、储能控制线    2根
4、仪器输入电源线  1根
5、断口信号线      1套
6、短接线          1 根
7、全软包夹子（黑3，红2，绿1）
