电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的专用设备
参考标准：GB/T 6587-2012 DL/T 596-2005
电流可在50A，100A，150A，200A中自由选择，100A、200A的情况下直接测得回路电阻
新电源技术，能长时间连续输出大电流
高频开关电源技术和数字电路技术相结合设计

可定制10-5000A,0~19999mW可扩展,可定制电流大小，二相双通道和三相三通道都可以定制

目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件：回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量（隔离）开关、断路器等接触电阻的测量电流不小于直流100A，小电流维持时间不低于60S的规定，确保试验结果准确。

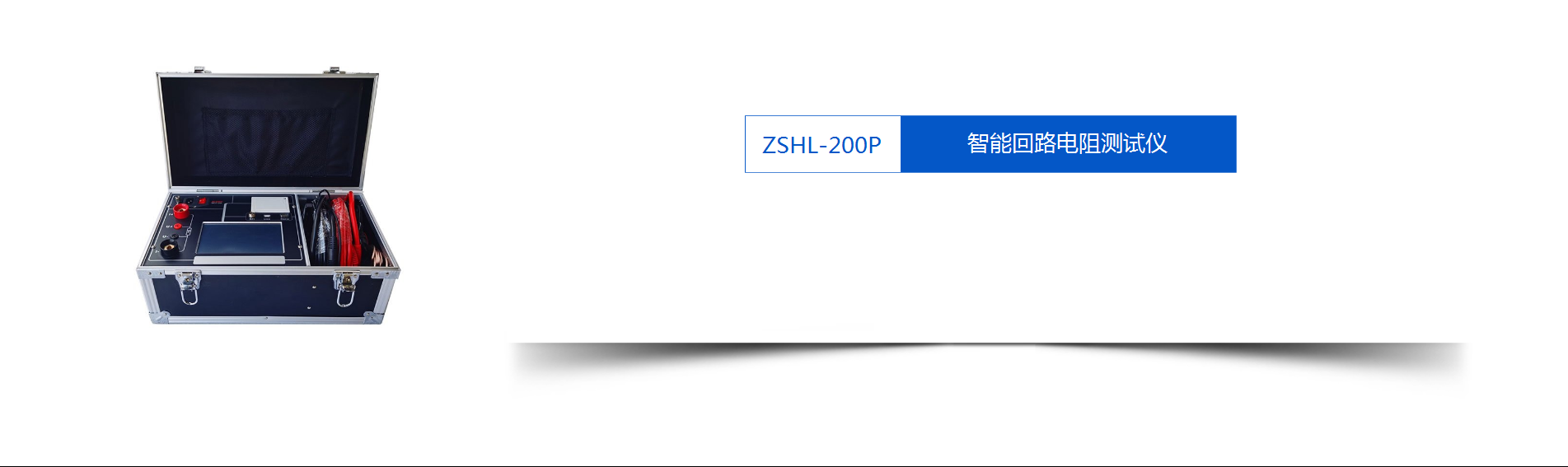

ZSHL-200P智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB736所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

1、彩色触摸屏：800×480高清彩色7寸触摸屏、人机对话，高速热敏打印机。

2、多电流档输出：采用新电源技术，能长时间连续输出大电流,多电流档位输出。可以设置1-3个不同电流档进行测试，自动计算平均值。
3、显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温度下的电阻值。
4、自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。
5、可以长时测试：可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。
6、高精度测量：使用了精密仪用运算放大器和高精度四重积分A/D转换器。
7、新系统芯片：使用高性能32位新ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。
8、内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。
9、直流恒流源功能：可以输出0-大电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。
10、海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。
11、U盘导出试验数据：配有U盘导出数据功能，导出excel文件。
12、标准Modbus-RTU：配有RS232接口（可选配改成RS485），通讯协议是标准Modbus-RTU。
13、电脑控制及上传数据：配有RS232上位机，通信可以控制、上传、生成word/excel文件。
14、蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以控制、上传、生成word文件。
15、背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间
16、内置培训资料：屏幕内部配有各种接线方式，指导现场使用。
17、中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。
18、大电流线快速连接：使用新的大电流线的连接接口，插入拧转就可以，快速方便。
19、多相功能选配：标配为单相，可以选配为二相同测（导体电阻专用测试仪）或三相同测。

参数
规格	200A
测量档位	50A 100A 150A 200A
测量范围	0~19999mW
准确度	0.5%rdg±10dgt
分辨率	0.01mW
工作电源	AC 220V±10%   50Hz±2%
长(mm) 宽(mm) 高(mm)	450X250X220
重量(Kg)	9.9
环境温度	－25°C ~50°C
相对湿度	£90%RH

附件
序号	名  称	数  量	单  位
1	主机	1	台
2	专用大电流测试线	1	套
3	电源线	1	根
4	接地线	1	根
5	保险管	2	支
6	说明书	1	本
7	出厂报告	1	份
