作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，大限度地降低实际断路器的动作次数
参考标准：DL/T 846.3-2017
可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为
开出量：14对
六相完全隔离模拟断路器，可以模拟2组或者6台断路器

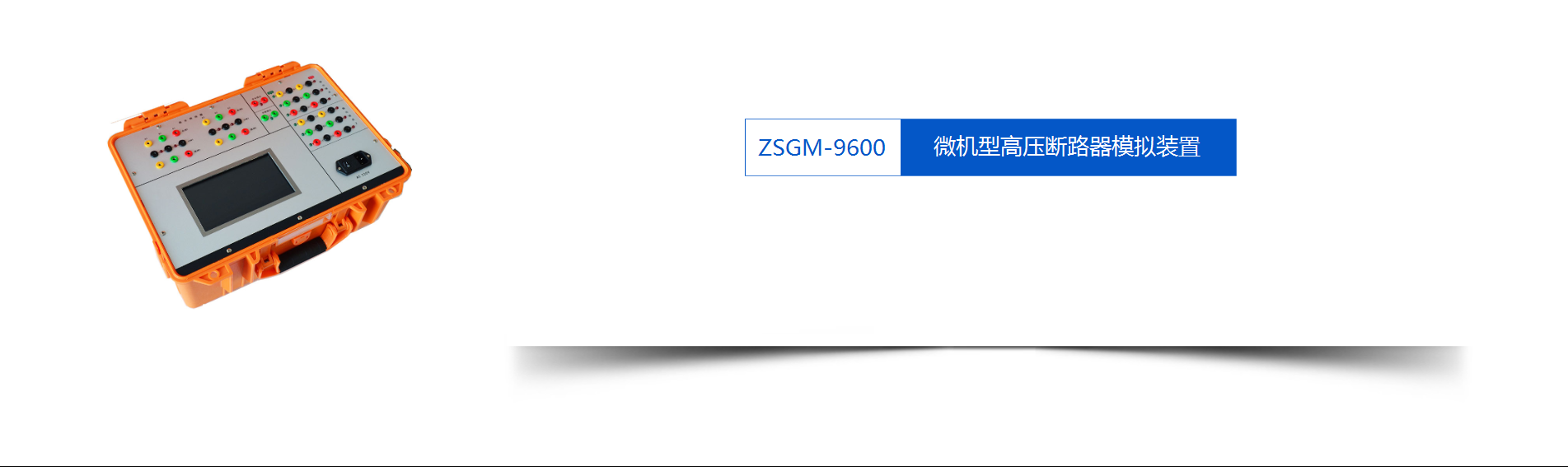

国内独创复合式消弧电路(电子消弧+机械消弧),大大提高了装置的使用寿命和稳定性! ZSGM-9600微机型高压断路器模拟装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，大限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。 ZSGM-9600 微机型高压断路器模拟装置外形结构为便携式使用工程塑料防水机箱，适用于现场试验使用。

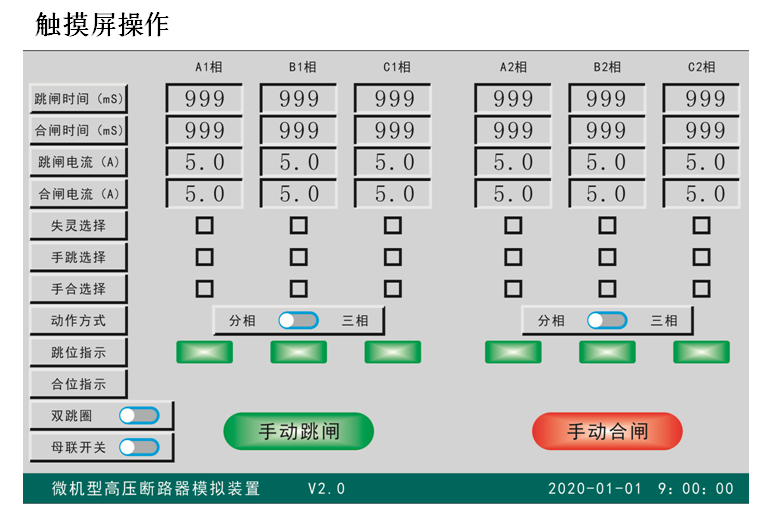

1、10.1寸工业级电容式触摸屏；

2、六相完全隔离模拟断路器，可以模拟2组或者6台断路器；

3、跳合闸时间三相独立可调；

4、跳合闸电流三相独立可调，无冲击线性恒流功放；

5、六相独立设置手动跳合闸；

6、六相独立设置断路器失灵；

7、双组单相/三相动作方式设置；

8、双跳闸线圈设置功能；

9、母线联接开关；

10、程控隔离电源输出。

技术参数
1、工作电源电压：AC180V-254V；

2、程控隔离电源输出：DC0-250V,标配200W（其它功率可以订制）；

3、跳、合闸操作电压：DC24V-220V；

4、闸跳时间：0-999mS误差不超过±2ms，六相单独调节；

5、合闸时间：0-999mS误差不超过±2ms，六相单独调节；

6、跳闸电流：0-5A连续可调，六相单独调节，分辨率0.1A。合闸电流：0-5A连续可调，六相单独调节，分辨率0.1A；

7、跳、合闸电流由跳、合闸时间控制自动切断；

8、开出量：14对；

9、空接点容量：DC220V/0.5A，AC250V/8A。
