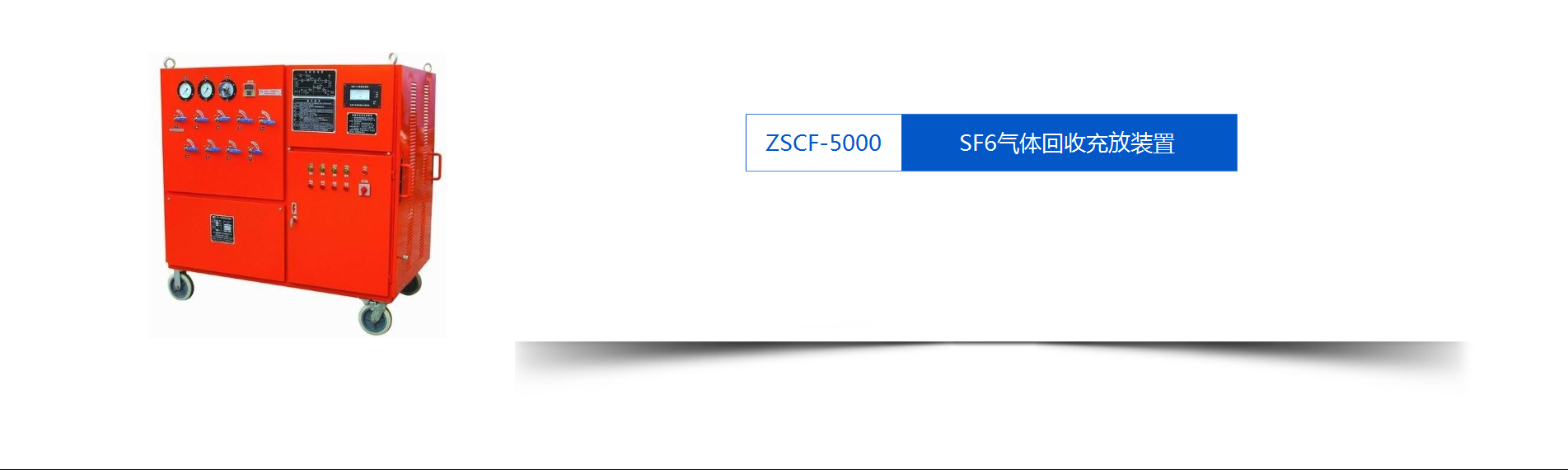

ZSCF-5000 SF6气体回收充放装置-SF6气体检测-湖北中试所电力股份有限公司

产品详情

ZSCF-5000 SF6气体回收充放装置用于SF6电器、GIS组合电器、SF6气体绝缘电器等设备的制造、现场安装、检修维护的使用运行。装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能。

1、对装置本机和SF6开关及GIS抽真空及真空测量；
2、对液化罐抽真空及真空测量；
3、对装置本身抽真空及真空测量；
4、对SF6开关充气；
5、对电器设备中的SF6气体进行回收包括水份处理、油份处理6、对回收和回充的SF6气体进行干燥、净化处理；
7、对SF6电器中的SF6气体进行回收、液化储存及残压测定；
8、可容纳80升容积的贮液罐，在设备本体内；
9、对SF6气体进行压缩液态贮存；
10、该装置为移动式。

ZSHQ-10Y-15-150

序号	指标名称及单位		ZSHQ-10Y-15-150
1	电源AC	V	380
2	额定高储气压力（20℃）	MPa	≥4
3	极限真空度	Pa	≤10
4	装置真空度保持	Pa	在133 Pa压力保持24h，真空度值上升＜400 Pa
5	压缩机抽气速率	m3/h	法国美优乐10m³/h压缩机
6	真空泵抽气速率	m3/h	国产双极泵54 m3/h＝15L/S
7	回收适应入口初压（20℃）	MPa	0~0.8
8	电气设备回收终压（20℃）	MPa	≤50 Kpa
9	回收后气体油份控制	μg/g	国产油分＜10
10	装置年漏气率	%	＜1
11	连续无故障运转时间	h	≥1000
12	累积无故障运转时间	h	≥5000
13	噪声水平	dB(A)	整机≤75
14	实际储液能力	KG	150
15	冷冻液化压缩机		国产压缩机
16	冷冻储罐	L	50
17	回收后气体水分(PPM/V)	PPM/V	60
18	回收后气体油分(PPM/V)	PPM/V	60
19	干燥过滤方式		真空加热活化再生
20	充气初压(pa)	pa	≤133
21	充气终压(mpa)	mpa	0.8
22	充气速率（m³/h）	m³/h	≥5
23	气化方式		电加热自动温控

ZSHQ12Y-12-50

序号	指标名称及单位		ZS12Y-12-50
1	电源AC	V	380或220
2	额定高储气压力（20℃）	MPa	≥4
3	极限真空度	Pa	＜10
4	装置真空度保持	Pa	在133 Pa压力保持24h，真空度值上升＜400 Pa
5	压缩机抽气速率	m3/h	法国美优乐12m³/h的压缩机
6	真空泵抽气速率	L/S	国产泵12L/S＝40m³/h
7	回收装置适应入口初压（20℃）	MPa	≤0.8
8	电气设备回收终压（20℃）	MPa	＜1-5Kpa
9	回收后气体油份控制	μg/g	国产油分＜10
10	装置年漏气率	%	＜1
11	装置连续无故障运转时间	h	≥1000
12	累积无故障运转时间	h	≥5000
13	噪声水平	dB(A)	整机≤50
14	冷冻液化压缩机		国产
15	冷冻储罐	L	50
16	回收后气体水分(PPM/V)		60
18	干燥过滤方式		真空加热活化再生
19	充气初压(pa)	Pa	＜133
20	充气终压(Mpa)	MPa	≤0.8
21	充气速率（m³/h）	m3/h	6m³/h
22	气化方式		电加热
23	外形尺寸	mm	1360×800×1300

ZS12Y-15-150

序号	指标名称及单位		ZS12Y-15-150
1	电源AC	V	380
2	额定高储气压力（20℃）	MPa	≥4
3	极限真空度	Pa	≤10
4	装置真空度保持	Pa	在133 Pa压力保持24h，真空度值上升＜400 Pa
5	压缩机抽气速率	m3/h	法国美优乐12m³/h的压缩机
6	真空泵抽气速率	m3/h	国产双极泵54 m3/h＝15L/S
7	回收装置适应入口初压（20℃）	MPa	0~0.8
8	电气设备回收终压（20℃）	MPa	≤50 Kpa
9	回收后气体油份控制	μg/g	国产油分＜10
10	装置年漏气率	%	＜1
11	装置连续无故障运转时间	h	≥1000
12	累积无故障运转时间	h	≥5000
13	噪声水平	dB(A)	整机≤75
14	实际储液能力	KG	150
15	冷冻液化压缩机		国产压缩机
16	冷冻储罐	L	50
17	回收后气体水分(PPM/V)	PPM/V	60
18	回收后气体油分(PPM/V)	PPM/V	60
19	干燥过滤方式		真空加热活化再生
20	充气初压(pa)	pa	≤133
21	充气终压(mpa)	mpa	0.8
22	充气速率（m³/h）	m³/h	≥5
23	气化方式		电加热自动温控
24	适合开关		110KV以上

ZS12Y-15-250

序号	指标名称及单位		ZS12Y-15-250
1	电源AC	V	380
2	额定高储气压力（20℃）	MPa	≥4
3	极限真空度	Pa	≤10
4	装置真空度保持	Pa	在133 Pa压力保持24h，真空度值上升＜400 Pa
5	压缩机抽气速率	m3/h	法国美优乐12m³/h的压缩机
6	真空泵抽气速率	m3/h	国产双极泵54 m3/h＝15L/S
7	回收装置适应入口初压（20℃）	MPa	0~0.8
8	电气设备回收终压（20℃）	MPa	≤50 Kpa
9	回收后气体油份控制	μg/g	国产油分＜10
10	装置年漏气率	%	＜1
11	装置连续无故障运转时间	h	≥1000
12	累积无故障运转时间	h	≥5000
13	噪声水平	dB(A)	整机≤75
14	实际储液能力	KG	250
15	冷冻液化压缩机		国产压缩机
16	冷冻储罐	L	50
17	回收后气体水分(PPM/V)	PPM/V	60
18	回收后气体油分(PPM/V)	PPM/V	60
19	干燥过滤方式		真空加热活化再生
20	充气初压(pa)	pa	≤133
21	充气终压(mpa)	mpa	0.8
22	充气速率（m³/h）	m³/h	≥5
23	气化方式		电加热自动温控
24	适合开关		110KV以上

可定制其他规格
