气相色谱分析技术是一种多组分混合物的分离、分析技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分进行定性、定量分析。
参考标准：GB/T 17623-2017
采用了全新的工业造型、电子线路
小检测浓度达0.05ppm，稳定时间小于40分钟基线平稳
主要检测：H2、CO、CO2、CH4、C2H4、C2H6、C2H2

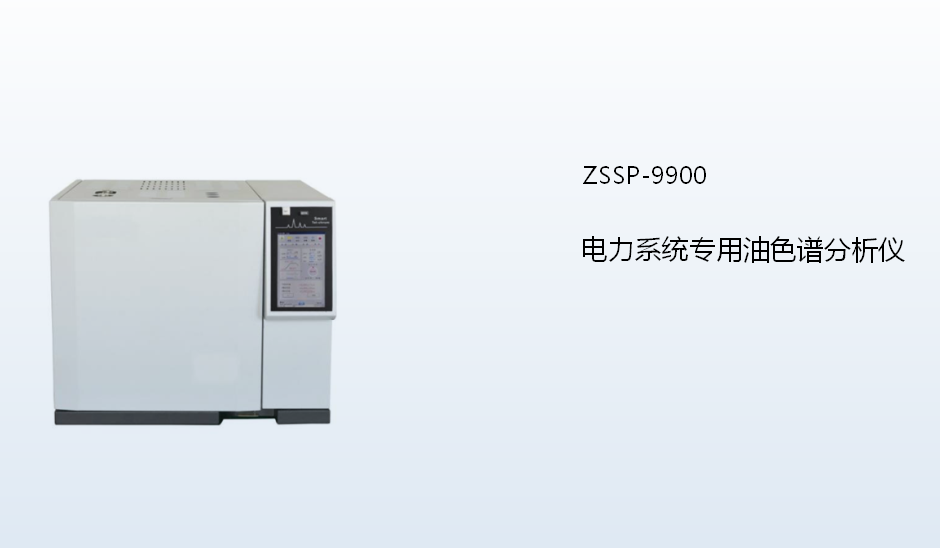

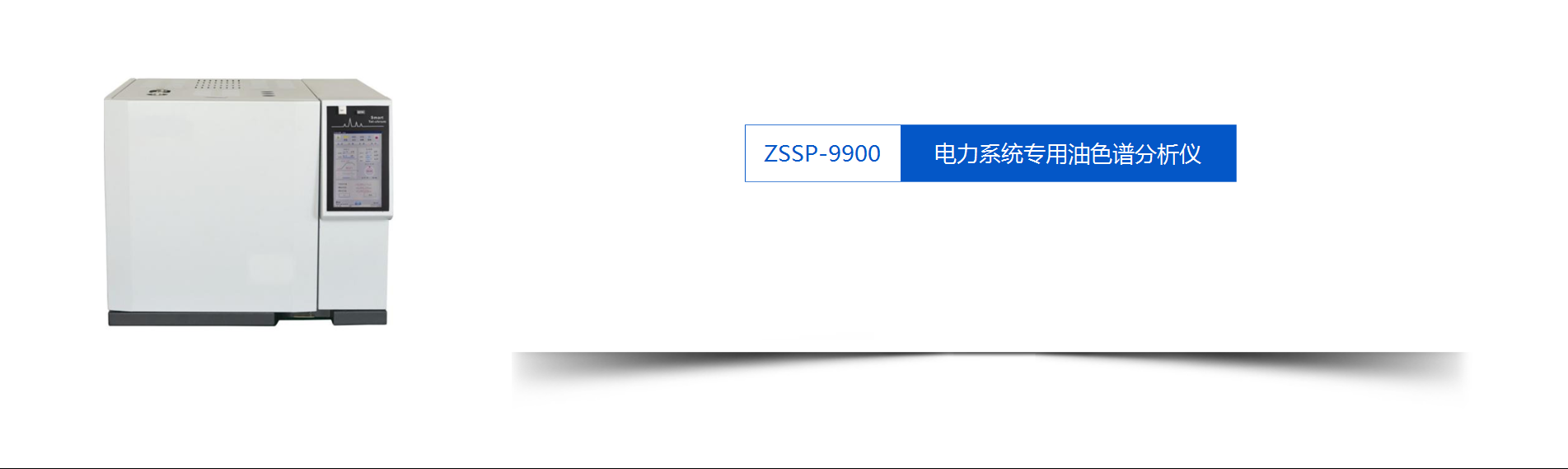

1、ZSSP-9900电力系统专用油色谱分析仪是用色谱法测定变压器油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。
2、适用于电力系统绝缘油中溶解气体组份含量的测定，一次进样即可完成绝缘油中溶解的7种气体组分含量的全分析，其对乙炔的小检测浓度达0.05ppm，稳定时间小于40分钟基线平稳。
主要检测：H2、CO、CO2、CH4、C2H4、C2H6、C2H2
1、采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输；方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理；
2、仪器内部设计3个独立的连接进程，可以连接到本地处理（实验室现场）、单位主管（如质检科长、生产厂长等）、以及上级主管（如环保局、技术监督局等），可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果；
3、仪器配备的网络版工作站可以同时支持多台色谱仪工作（253台），实现数据处理以及反控，简化了文档管理，并大程度的降低了用户的实验室投资以及运行费用；
4、仪器可以通过互联网连接到生产厂家，实现远程诊断、远程程序更新等（需用户许可）；
5、仪器可配备的5.7寸彩色液晶屏或彩色触摸屏，满足不同的用户需求；
6、系统具有中、英文2套操作系统，可自由切换；
7、控温区域、电子流量控制器（EFC）、电子压力控制器（EPC）可由用户自由命名，方便用户的使用（选配）；
8、仪器采用了多处理器并行工作方式，使仪器更加稳定可靠；可满足复杂样品分析，可选配多种高性能检测器选择，如FID、TCD、ECD、FPD和NPD，多可同时安装四个检测器。也可采用检测器追加方式，在仪器购入后很方便的选购安装其它检测器；
9、仪器采用模块化的结构设计，设计明了、更换升级方便，保护了投资的有效性；
10、全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能优越；具有六路完全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析；具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快；
11、仪器可选配先进的电子流量控制器（EFC）、电子压力控制器（EPC）实现了数字控制，可大大提高定性和定量结果的重现性；
12、仪器设计定时自启动程序，可以轻松的完成气体样品的在线分析（需配备在线自动进样部件）；
13、全微机控制键盘的操作系统，操作简单、方便；并设计检测器自动识别技术；具有故障诊断以及断电数据保护的功能，可自动记忆设定参数；
14、色谱机内置低噪声、高分辨率24位AD电路，并具有基线存储、基线扣除的功能；
15、采集色谱信号及数据处理，适于WinXP 、Win2000、Windows7等操作系统。由符合A/A（美国分析学会）标准的CDF文件读入采样数据，由此可与Agilent、Waters等色谱工作站接轨；
16、具有完全自主知识产权的色谱系统具有MODBUS/TCP的标准接口，可以和DCS方便对接；
17、仪器可以和国内外多个厂家生产的自动进样器对接；如岛津的AOC-20i、意大利HTA公司的HT系列高效气相液体自动进样器等；
方法引用标准
◆DL/T 703-1999《绝缘油中含气量的气相色谱测定法》
◆GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
◆电力行业标准DL/T 722-2000《变压器油中溶解气体分析和判断导则》
◆GB/T7252-2001《变压器油中溶解气体分析和判断导则》
◆DL/T 722-2014 《变压器油中溶解气体分析和判断导则》
变压器油气成分检测试验方法
1、开机，开气，基线平衡
2、制作模板：用1ml定量卡取标气进气相并得到图谱，处理图谱后，将标气浓度填入对应表格，使用归一法得到校正因子，获取因子后，改为振荡法，保存为模板。
3、油样处理：用100ml玻璃注射器取40ml油样，捏住橡胶封帽密封，排出空气。用5ml玻璃注射器取氮气5ml，用橡胶封帽密封后插上双向针头，将5ml氮气打入100ml玻璃注射器油样中，将油样放入振荡器，恒温50度，振荡20分钟，静止10分钟后取出，用5ml玻璃注射器抽出气体，读取脱出气体体积并记录。
4、油样测量：记录脱出气体体积后，用1ml定量卡抽取1ml油气，打入色谱仪点击开始，得到图谱后，导入模板，处理图谱，填入脱出气体体积，温度，油样体积后计算结果，得到油气浓度。

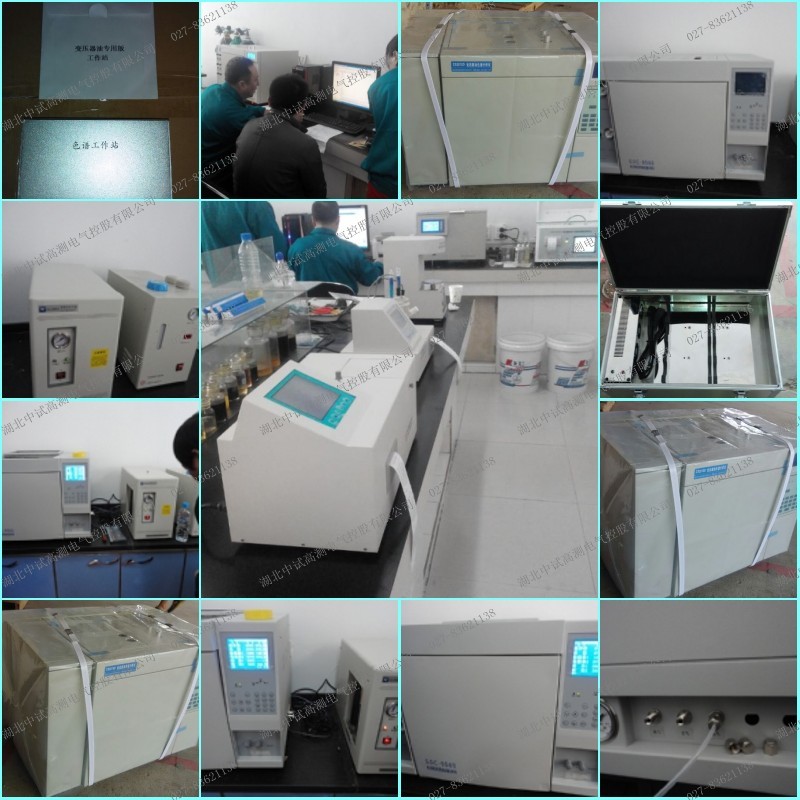

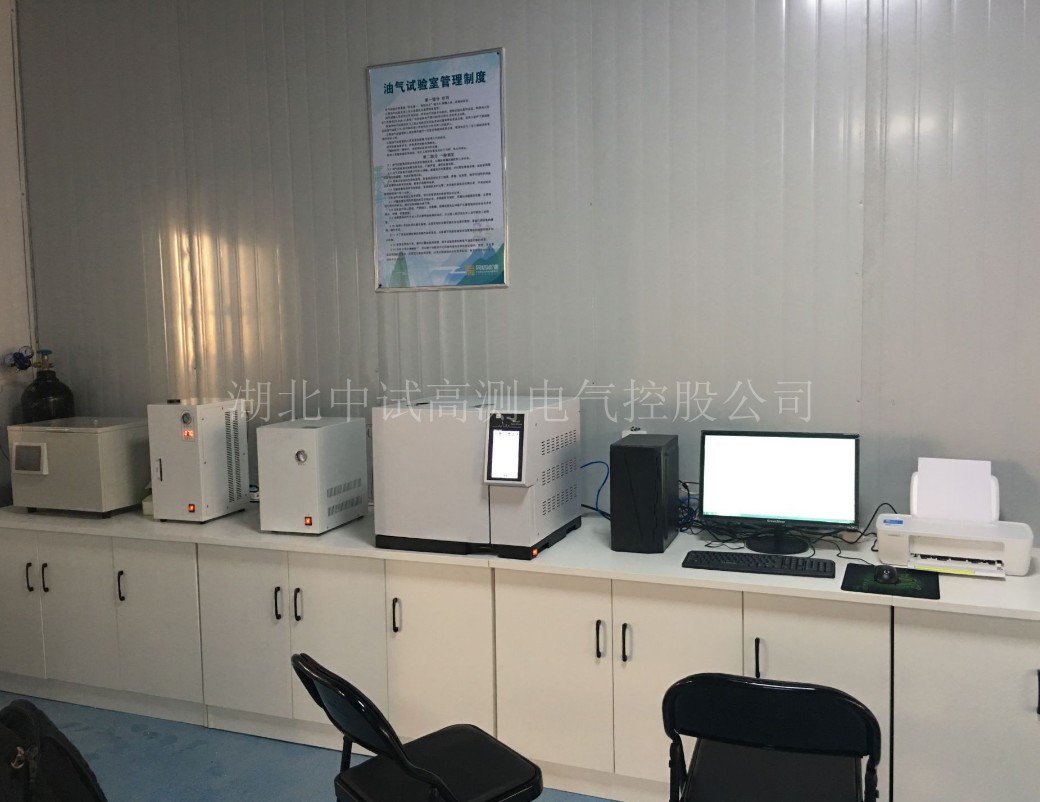

变压器油专用色谱仪基本配置 | |||
主机 | 1台 | 网络反控色谱仪，7寸彩色触摸屏，大体积柱箱设计，一体化汽化室设计，双柱双气路，双重稳流设计，微机温控，实时显示六路温控，升温状态，网络（多达253路）数字信号输出，故障自检，过热保护，定时开关机，可拆卸设计石英高温喷嘴，30阶31平台程序升温、自动双后开门系统（可联接多个外部事件，适用于实时在线监控），自动点火 | |
色谱进样器 | 1套 | 填充柱进样器 | 用于微量进样器注射进样 |
高灵敏度检测器 | 3套 | FID检测器2套，TCD检测器1套（可多倍放大） | |
变压器油测定专用色谱柱 | 3根 | 一根测定H2、CO、CO2，一根测定CH4、C2H4、C2H6、C2H2，还有一根为TCD参比气 | 中性极性或弱极性 |
Ni转化炉 | 1套 | 用于将微量CO CO2转化为CH4在FID中响应 | |
全自动振荡器 | 1套 | 用于样品油气的收集 | |
标准气体 | 1套 | 含国家规定的七组分溶解气体，4L，含减压阀 | |
配套配件 | 1套 | 小胶帽200个，双向针头10支，5ml 100ml玻璃注射器各10支，1ml玻璃注射器2支，定量卡1个，不锈钢针头1盒 | |
变压器油专用色谱工作站 | 1台 | 用于色谱仪控制及数据通信 | 数字信号通信，电脑反控色谱仪的各种参数设置 |
电脑和打印机 | 1套 | 含网卡即可，windows XP 或win7，32位系统 | |
氢气发生器 | 1台 | 产生高纯氢气（含量可达99.995%） | 也可以采购氢气钢瓶（含减压阀） |
空气发生器 | 1台 | 产生三级无油压缩空气 | 也可以采购空气钢瓶（含减压阀） |
氮气钢瓶及减压阀 | 1瓶 | 99.999%氮气 40L | 氮气钢瓶及减压阀 |
仪器基本技术指标 | |
温度控制 | 室温以上4— 450℃，选用液氮制冷：-80℃-400℃ |
柱箱温控精度 | ±0.02℃ |
显示精度 | 0.1℃ |
柱箱程升速率 | 30阶31平台程序升温，0-40℃/min（调节增量0.1℃/min）高可达80℃/min |
程序升温重复性 | ≤1％ |
TCD检测器灵敏度 | S值≥15000mv.ml/mg(苯) |
基线漂移 | ≤30uv/30min |
基线噪音 | ≤10uv |
FID检测器检出限 | ≤3×10-12g/s（十六烷） |
基线漂移 | ≤1×10-13 A/30min |
基线噪音 | ≤5×10-14A/30min |
自动化工程 | 可增加：实现自动进样器连接、四路流量压力显示功能，可选用反控工作站实现反控 |
变压器油测定指标（(优于国家标准）） 变压器油中气体小检测限 （单位ul/L） | ||||||
H2 | CO | CH4 | CO2 | C2H4 | C2H6 | C2H2 |
≤1.5 | ≤2 | ≤0.05 | ≤5 | ≤0.05 | ≤0.05 | ≤0.05 |
色谱核心数据：温度控制水平 | 新色谱可以0.01度，保守也可达0.02度。国内：0.1度至今还在努力达到0.05度。国外：0.01-0.02度（0.1度为低端机，国外已经不生产） |
信号匹配及输出 | 内部CAN的方式，采用接口板设计，可以随意转化为网口输出、232输出、485输出等等。国内：一般都是2根电压信号输出，外接第三方软件，无法实现数字化，更别说远程传输和远程通信 |
设计基础 | 采用ARM嵌入式设计，容易实现无线控制，远程控制及手机APP控制，仪器体积小，节省实验室空间 |

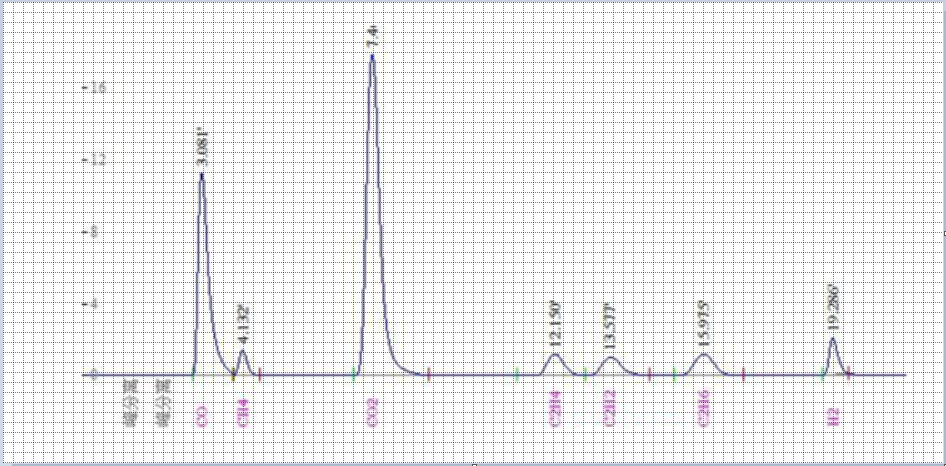

典型色谱图如下：
色谱的基本技术 → 数字信号实现简易操控
采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输；方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理；
仪器内部设计3个独立的连接进程，可以连接到本地处理（实验室现场）、单位主管（如质检科长、生产厂长等）、以及上级主管（如环保局、技术监督局等），可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果；
仪器配备的网络版工作站可以同时支持多台色谱仪工作（253台），实现数据处理以及反控，简化了文档管理，并大程度的降低了用户的实验室投资以及运行费用；
仪器可以通过互联网连接到生产厂家，实现远程诊断、远程程序更新等（需用户许可）；
仪器可配备的真空荧光屏或彩色触摸屏，满足不同的用户需求；
系统具有中、英文2套操作系统，可自由切换；
控温区域、电子流量控制器（EFC）、电子压力控制器（EPC）可由用户自由命名，方便用户的使用（选配）；
仪器采用了多处理器并行工作方式，使仪器更加稳定可靠；可满足复杂样品分析，可选配多种高性能检测器选择，如FID、TCD、ECD、FPD和NPD，多可同时安装四个检测器。也可采用检测器追加方式，在仪器购入后很方便的选购安装其它检测器；
仪器采用模块化的结构设计，设计明了、更换升级方便，保护了投资的有效性；
全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能优越；具有六路完全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析；具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快；
配件更换：进样垫、衬管、极化极、收集极、喷嘴均可单手即可更换
主体更换：填充柱、毛细管进样器、TCD、FID检测器只需要一个扳手即可完全拆卸，维护非常便捷
喷嘴：独特耐高温石英设计，不易破碎且惰性更好，旋转密封，密封更彻底
定位：独特毛细管定位系统，有效保证柱子安装重复性及燃烧速率恒定型
电路：采用插拔式设计，只需要拆卸四个螺丝即可完成更换
基于分析化学的技术性高科技企业，湖北中试高测电气控股有限公司研发团队主要由分析化学、药物分析等专业研究人员组成的方法开发团队，对仪器硬件设计的机械设计团队，加上来自德国的电路研发团队三个团队组成，有很强的方法开发及运用实力，可以针对客户的要求定向开发专用色谱仪：如：国内第一台液化气中杂质分析色谱仪、国内第一台泥浆中废气监测转化在线色谱仪、国内首批污染源在线非甲烷总烃监测仪、国内第一台便携式苯系物分析仪等等；其它设计:国内第一台-20度超低温制冷柱温箱、国内第一台三维毛细柱镀金仪、国内第一台气液相组分取样系统等等。
